Wahl EN 62061

Zusammenfassung

Im Maschinenbau sind folgende Normen zur funktionalen Sicherheit relevant:

  • DIN EN ISO 13849-1 Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen - Teil 1: Allgemeine Gestaltungsleitsätze (ISO 13849-1:2023); Deutsche Fassung EN ISO 13849-1:2023 (das ist die Norm mit dem Performance Level PL)

  • EN IEC 62061:2021 Sicherheit von Maschinen — Funktionale Sicherheit sicherheitsbezogener Steuerungssysteme (IEC 62061:2021) (das ist die Normen mit dem SIL - Sicherheits-Integritäts-Level)

Der Versuch, diese beiden Normen zusammenzuführen, ist vorerst gescheitert. Beide Normen haben einen Revisionsprozess durchlaufen, der bei der EN 62061 abgeschlossen wurde. Am 13.4.22 wurde diese Norm im Amtsblatt der EU veröffentlicht. Die Fassung 2005 löst allerdings noch bis 11.10.2023 bei Vernetzungswirkung aus, weshalb Hersteller von Maschinen bis dahin entscheiden können, welche der beiden Fassungen sie anwenden möchten.

Diese Umstand wurde im WEKA Manager CE dadurch Rechnung getragen, dass global und projektbezogen festgelegt werden kann, welche der beiden Fassungen in einem Projekt verwendet werden sollen.

Beschreibung

Folgende Änderungen der EN IEC 62061:2021 Sicherheit von Maschinen — Funktionale Sicherheit sicherheitsbezogener Steuerungssysteme (IEC 62061:2021) wurden in WEKA Manager CE umgesetzt:

  • Der F-Wert kann um eins herabgestuft werden, wenn die Dauer der Exposition kleiner als 10 Minuten ist.

  • Wenn die Dauer der Exposition kleiner als 10 Minuten ist, kann das Ergebnis von F+W+P eine Klasse mit Wert 3 sein. Bislang war 4 der kleinste Wert. Von Bedeutung ist die Klasse 3 lediglich dann, wenn die Schwere der Verletzung den Wert 4 hat. In allen anderen Fällen ist kein SIL für Schutzmaßnahmen gegen solche Gefährdungskombinationen erforderlich.

  • Die bisherige Matrix erforderte bei einem S Wert von 4 immer mindestens SIL 2. Diese sehr starre Vorgabe wird jetzt aufgeweicht, wenn das Ergeb nis von Häufigkeit und Dauer der Exposition, Wahrscheinlichkeit des Auftretens und Wahrscheinlichkeit einer Vermeidung oder Begrenzung nur den Wert 3 oder 4 hat.

  • Die Matrix zur Festlegung des SIL enthält in der neuen Fassung nun Informationen zur Umrechnun g von erforderlichem SIL nach PLr. Dabei ist wichtig, dass diese Umrechnung nur für das erforderliche Level gedacht ist, nicht aber für erreichte SIL Werte. Der PLr-Wert wird angezeigt.

Das globale Festlegen einer Normen-Fassung umfasst folgende Schritte:

  1. WEKA Manager CE starten.

  2. Optionen > Einstellungen > Projekt.

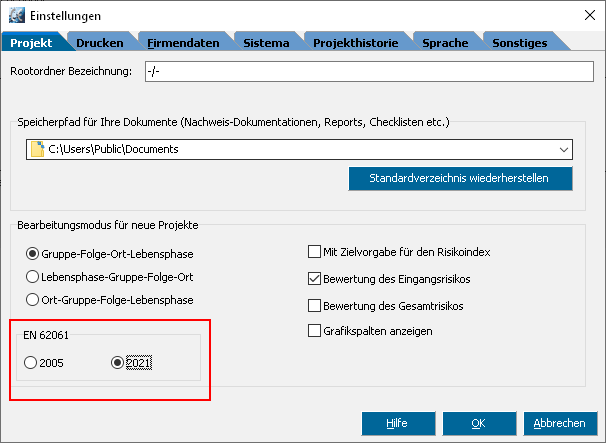

  3. Im Abschnitt EN 62061 die gewünschte Normen-Fassung wählen.

    Zum Vergrößern / Verkleinern auf das Bild klicken

  4. OK.

Autor: Jörg Ertelt / Letzte Änderung: 30.9.2022
