Neue Verfahren zur Risikoeinschätzung

Zusammenfassung

Die bisherigen Verfahren zur Einschätzung von Risiken wurden um folgende Verfahren ergänzt:

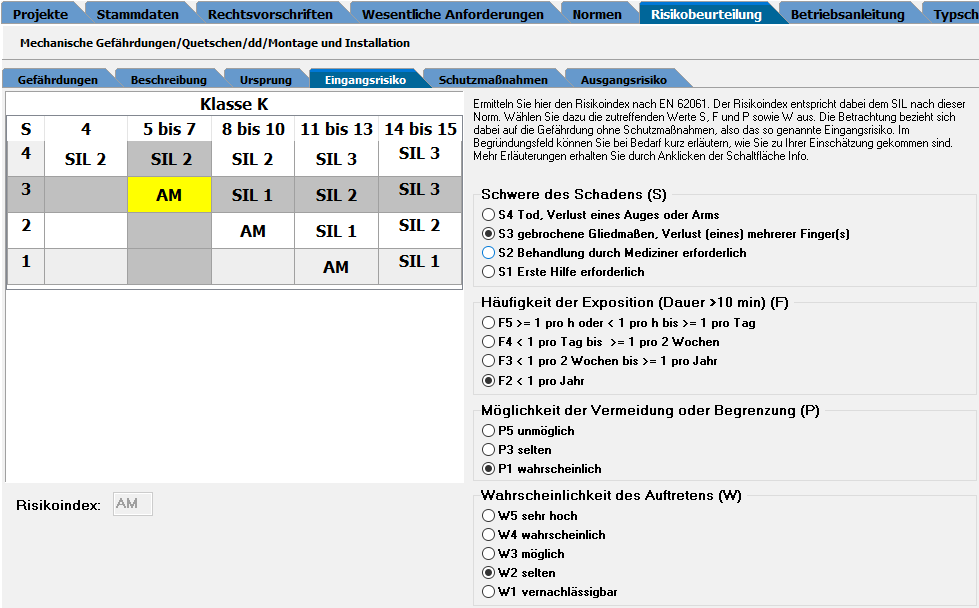

  • Risikomatrix gemäß EN IEC 62061:2021 Sicherheit von Maschinen — Funktionale Sicherheit sicherheitsbezogener Steuerungssysteme (IEC 62061:2021)

    Zum Vergrößern / Verkleinern auf das Bild klicken

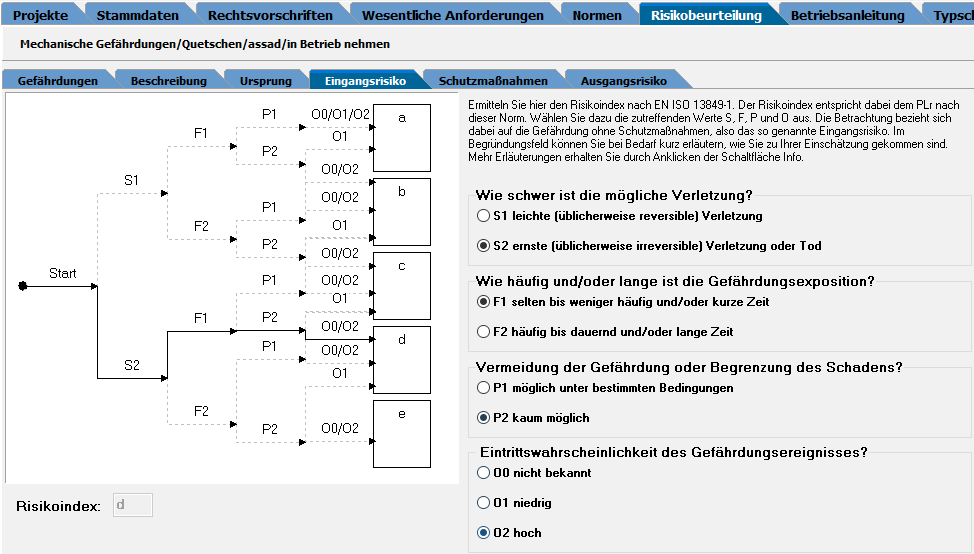

  • Risikograph gemäß DIN EN ISO 13849-1 Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen - Teil 1: Allgemeine Gestaltungsleitsätze (ISO 13849-1:2023); Deutsche Fassung EN ISO 13849-1:2023

    Zum Vergrößern / Verkleinern auf das Bild klicken



    Dieser Risikograph war bereits in Vorgängerversion von WEKA Manager CE enthalten - allerdings lediglich im Zugzusammenhang mit der Risikoeinschätzung bei der Ermittlung des PLr für Sicherheitsfunktionen.

Beschreibung

Vor der Nutzung der neuen Verfahren muss zunächst ein Gefährdungsbaum angelegt werden, dem das gewünschte Verfahren zugewiesen wird.

Beim Anlegen eines Projekts wird dann der Gefährdungsbaum mit dem gewünschten Verfahren gewählt.

Das Anlegen und Wählen eines Gefährdungsbaums umfasst folgende Schritte;

  1. Register Projekte > Optionen > Gefährdungsbäume > eine Standardbaum markieren > Kopieren > Namen eingeben > OK.

  2. Verfahren zur Risikoeinschätzung zuweisen: In der Auswahlliste Risikobetrachtung das gewünschte Verfahren wählen.

  3. Projekt anlegen und Gefährdungsbaum wählen: Register Projekte > neues Projekt anlegen > Auswahlliste Gefährdungsbaum.

Autor: Jörg Ertelt / Letzte Änderung: 16.9.2022
